RS485是一款可通过一路RS485/232主端口扩展出4路RS485从口的工业级光电隔离型RS485分配器。该设备可以有效的实现RS485网络的中继、扩展与隔离。广泛应用于视频监控、会议系统及多媒体教学系统等领域中。

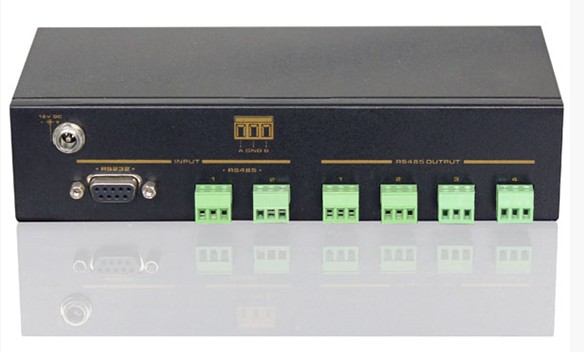

4路RS485分配器
●主要功能：从口端可扩展出4/8/16路RS-485接口；
●兼容能力：通信速率200bps～115.2Kbps；
●特色技术：每个通道独立隔离，隔离电压达2KV；
●特色功能：同时提供RS-232和RS-485两种接口；
●传输距离：0～1200m。

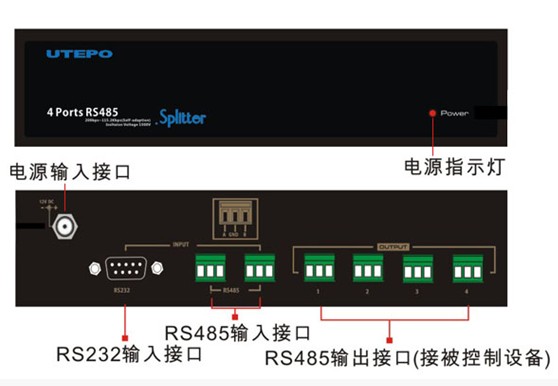

4路RS485分配器面板示意图
安装步骤
1)安装前请关闭各设备的电源，带电安装可能会造成输出设备的损坏；
2)用一根双绞线或2Pin的RS485电缆连接RS485控制器（如RS485控制键盘）和RS485分配器的
RS485接口，端口1或2都行，注意A和B接口不能接反；（若控制器是RS232接口的，请用
RS232电缆连接该控制器和RS485分配器的RS232接口）
3)再用另外一根双绞线或RS485电缆连接被控制设备（云台或高速球等）和RS485分配器的
OUTPUT接口，根据RS485分配器的分配路数，最多可以接16组；
4)确认各设备连接可靠，给设备上电；
性能参数

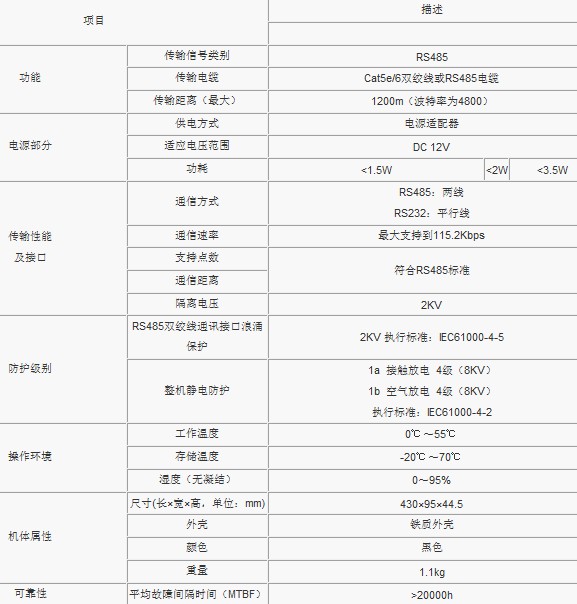

4路RS485分配器参数
